Driefase · all-in-one
Batterij en driefase hybride omvormer in dezelfde behuizing, geplaatst achter de slimme meter en vóór de groepenkast. Daardoor loopt de hele woning via de batterij: geen stroomklem in de meterkast, en bij netuitval draait alles erachter gewoon door. NorthFlow levert het systeem, de documentatie, het NorthFlow Smartgrid Portal en de ondersteuning als één geheel.
Sterke eigenschappen
De plek in de installatie is hier het product. Alles hieronder volgt daaruit.
Vóór de meterkast
De HTA hangt tussen de slimme meter en de groepenkast in. In de meterkast mag ook, maar hoeft niet, en dat is precies wat hem apart zet: daarmee loopt de complete installatie via de batterij. Dat is wat de twee punten hieronder mogelijk maakt, en het is de reden dat dit systeem anders installeert dan alles wat je gewend bent.
Off-grid
Binnen tien milliseconden staat het systeem op eilandbedrijf, driefase, tot 16,5 kW afhankelijk van model en aantal modules. Omdat de batterij vóór de groepenkast zit, hangt de hele installatie erachter en loopt alles door: de warmtepomp, de kookplaat, de laadpaal. Je kiest het model op de piekvraag van de woning, zoals je ook een hoofdzekering kiest.
Zonder meetklem
Het systeem regelt teruglevering naar nul zonder aparte meter of stroomklem, omdat het de complete doorvoer zelf al meet. Geen klem om de hoofdleiding, geen extra bekabeling in de meterkast, en een van de klassieke bronnen van opleverfouten valt weg.
Zonne-omvormer inbegrepen
Er hoeft geen aparte zonne-omvormer bij. Dat is een apparaat minder in de meterkast, een aansluiting minder en minder uren op de ladder.
Eén kast, IP67
Batterij, omvormer en BMS zitten in dezelfde behuizing: geen koppelkabel, geen BMS-pinout per model, geen verdeling over torens. De kast is beschermd tegen stof en tijdelijke onderdompeling, dus buiten hangen mag, binnen de bedrijfstemperatuur van -10 tot +50 °C.
Waar hij hangt
Een thuisbatterij hangt normaal als extra groep in de groepenkast. De HTA niet: die zit ertussen, achter de slimme meter en vóór de kast. Alles wat daarachter zit hangt dus aan de batterij, en dat is precies waarom er geen stroomklem nodig is en waarom de woning bij een storing gewoon doordraait.
Van alle kanten

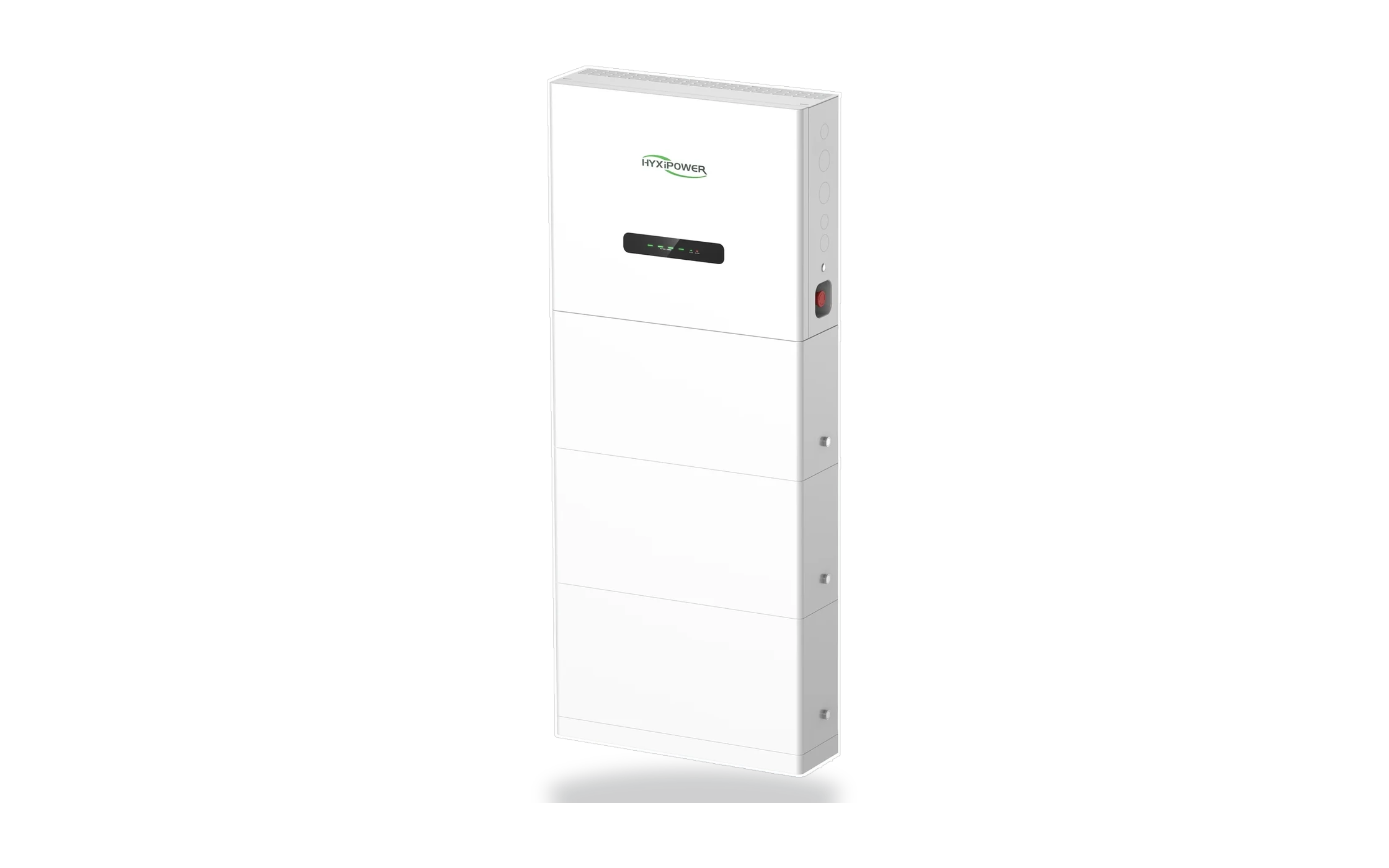

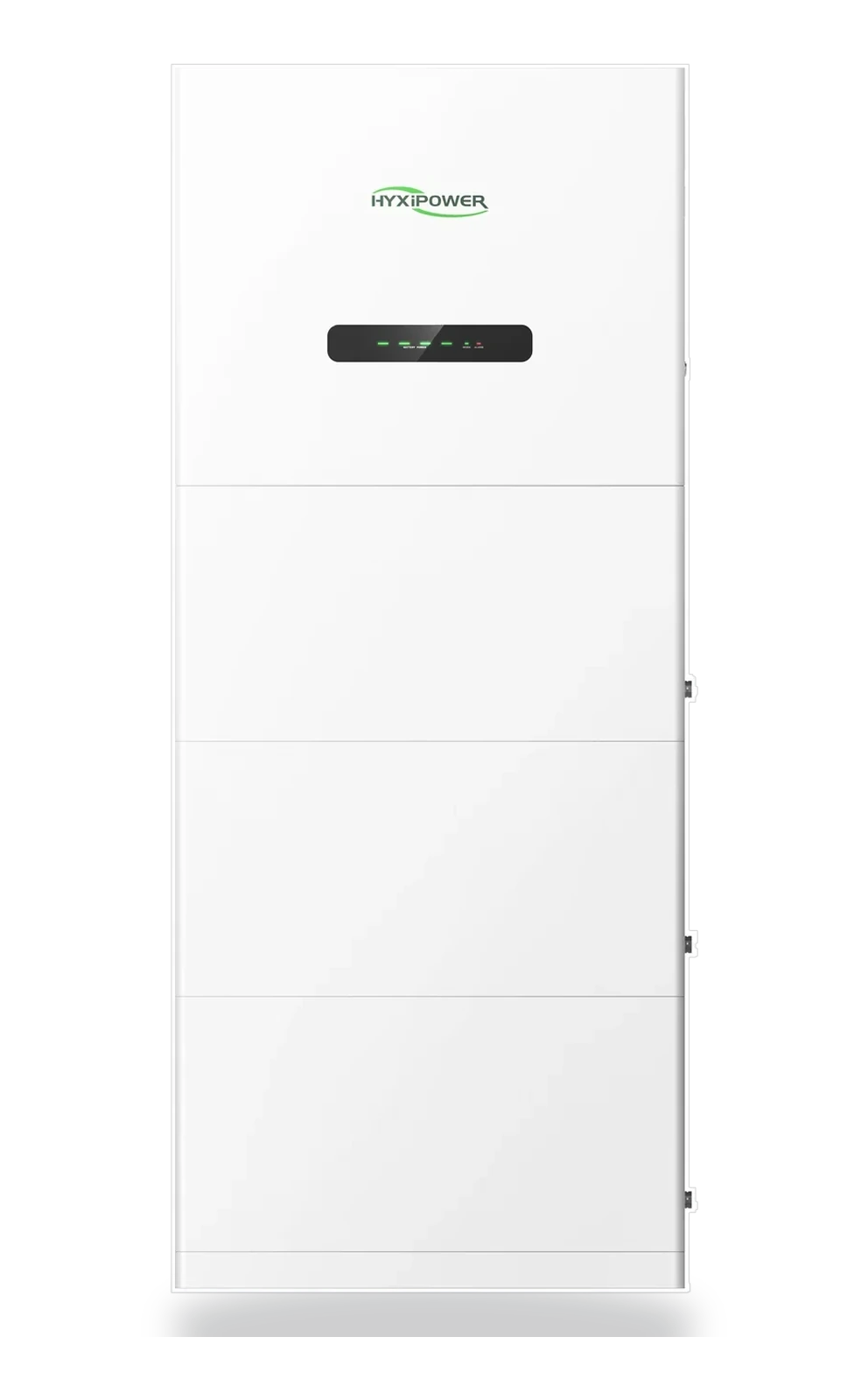

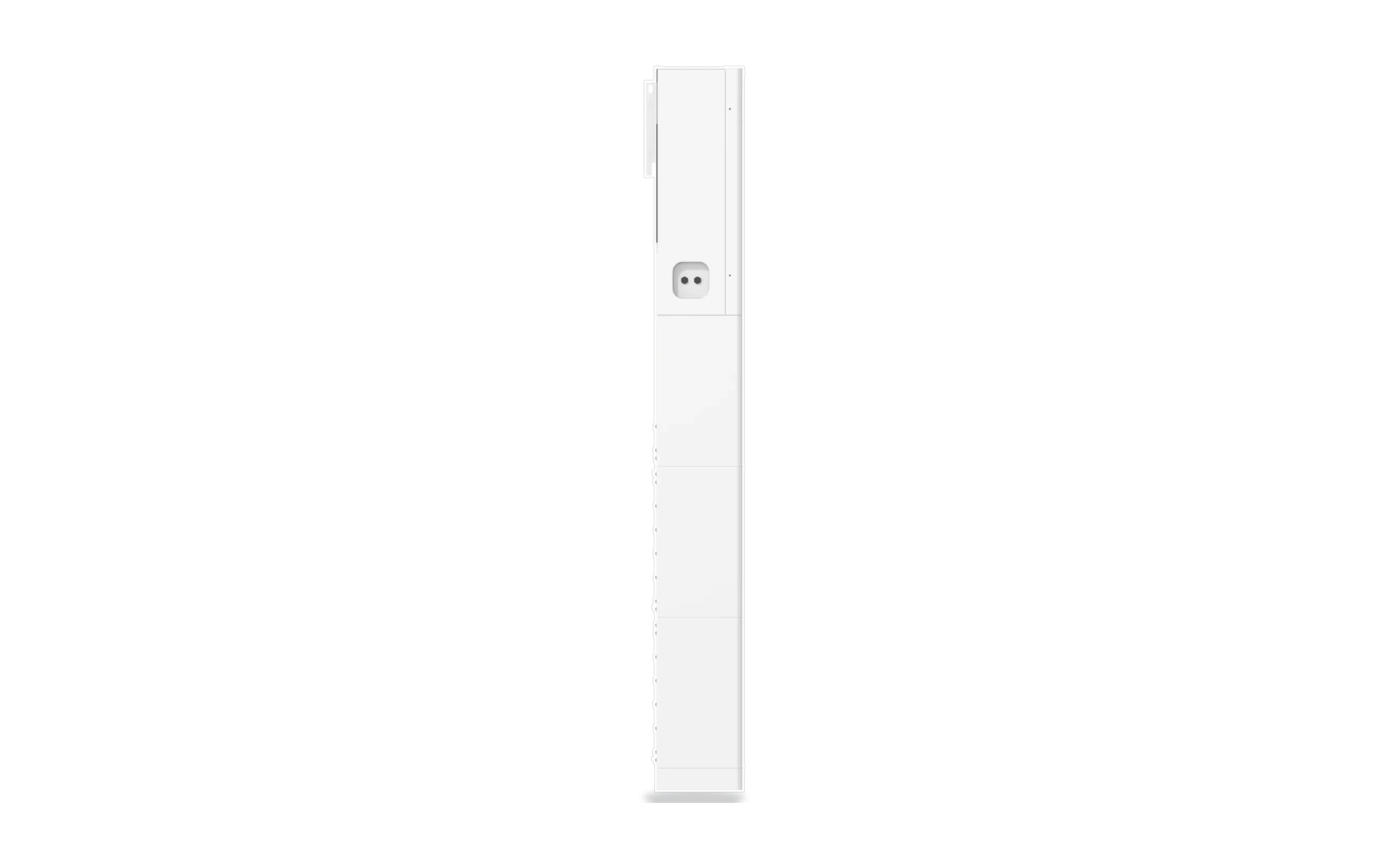

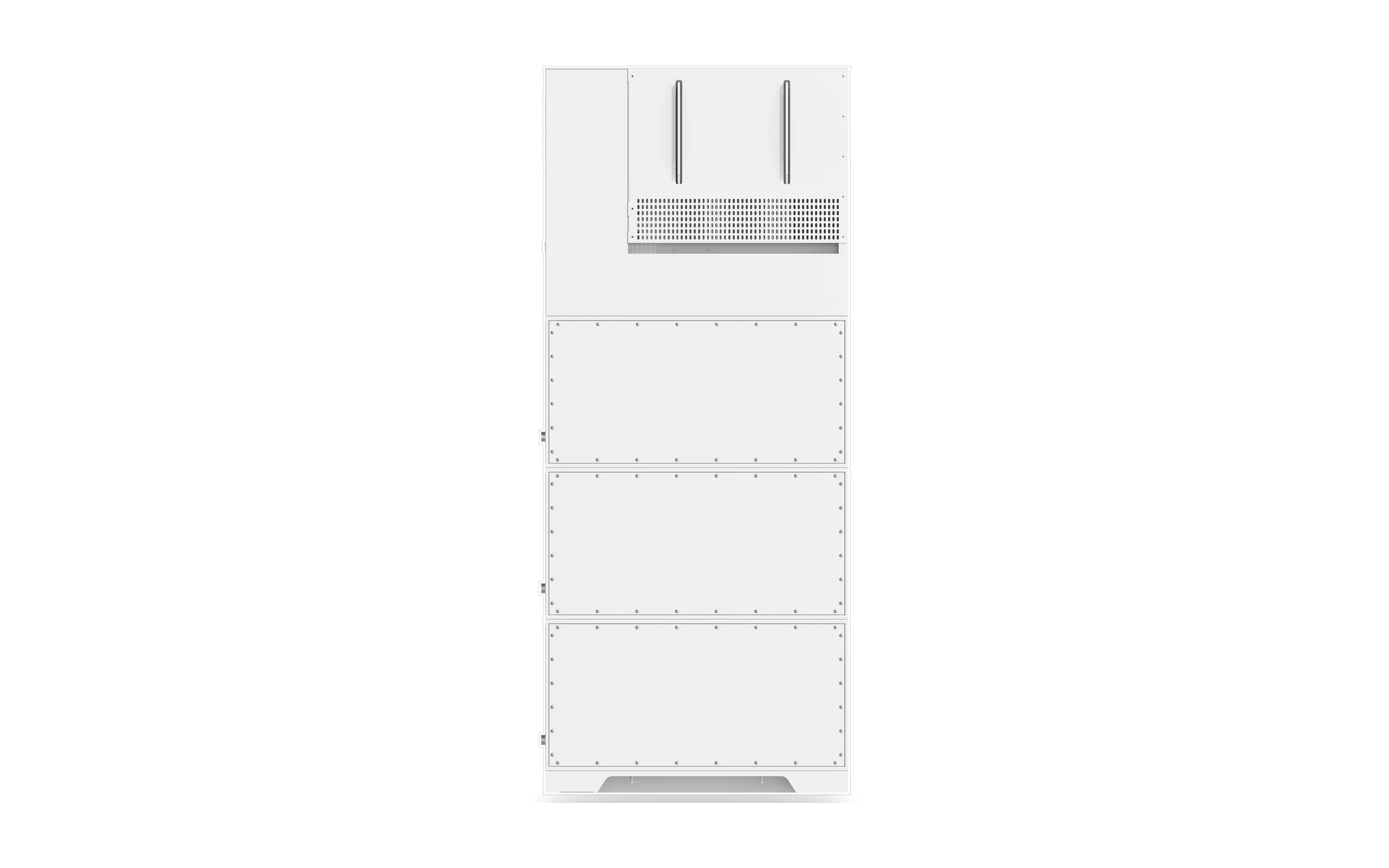

Een model dat volledig in code is opgebouwd. De maten komen uit de datasheet en de orthografische aanzichten: 700 mm breed, 200 mm diep, modules van 350 mm. Sleep om te draaien en bekijk de achterzijde met de wandbeugel en het ventilatierooster.
Ontworpen om te installeren
Bekijk de constructie, kabelruimte en interne opbouw. De montage- en installatiehandleiding blijft altijd leidend voor uitvoering op locatie.
Modulaire configuraties
De technische intake bepaalt de passende startconfiguratie. Uitbreiden blijft overzichtelijk binnen dezelfde productfamilie.
Zes kilowatt, en het aantal modules bepaalt de capaciteit. Genoeg voor een gezinswoning zonder zware gelijktijdigheid.
Bespreek deze configuratie ↗De brede standaard. Negen kilowatt dekt een warmtepomp en een laadpaal naast elkaar.
Bespreek deze configuratie ↗Twaalf kilowatt vraagt minimaal vier modules, want twee of drie begrenzen het vermogen op 9 kW. De capaciteit begint hier dus bij 21,2 kWh.
Bespreek deze configuratie ↗Het maximum in één kast: vijftien kilowatt en 16,5 kW noodstroom, vanaf vier modules.
Bespreek deze configuratie ↗Twee kasten om de capaciteit, niet om het vermogen. De goedkoopste route naar veertig kilowattuur en meer. Onder de 31,8 kWh volstaat één kast, dus daar begint deze reeks. Er komt een extra meter en een parallelcommunicatiekabel bij.
Bespreek deze configuratie ↗Ruime capaciteit met vermogen dat bij een 3x35A-aansluiting past. Drie tot vijf modules per kast. Er komt een extra meter en een parallelcommunicatiekabel bij.
Bespreek deze configuratie ↗Voor een zware aansluiting of veel noodstroom. Twaalf kilowatt per kast vraagt vier modules, dus deze reeks begint bij 42,4 kWh. Er komt een extra meter en een parallelcommunicatiekabel bij.
Bespreek deze configuratie ↗De zwaarste opzet die wij leveren, dertig kilowatt over twee kasten. Ook hier vier of vijf modules per kast. Er komt een extra meter en een parallelcommunicatiekabel bij.
Bespreek deze configuratie ↗Ook je zonne-omvormer
De hybride omvormer en de MPPT's zitten al in de kast. Zonnepanelen sluit je rechtstreeks aan, dus een aparte zonne-omvormer is niet nodig. Dat scheelt een apparaat, een kast en installatietijd.
01 · Twee keuzes, los van elkaar
Elke variant neemt twee tot vijf modules van 5,3 kWh, dus 10,6 tot 26,5 kWh, of je nu een H6K of een H15K neemt. Let op één koppeling: bij twee of drie modules ligt het vermogen op maximaal 9 kW, pas vanaf vier modules komen 12 en 15 kW vrij. Hoogte en gewicht volgen de modules; een H6K met vijf modules is even hoog als een H15K met vijf.
02 · Driefase van origine
Het systeem is als driefase-apparaat ontworpen. Naar het net 6,6 tot 16,5 kVA, met een piek van 9,0 tot 22,5 kW gedurende tien seconden. Wat je daarvan haalt hangt af van model én aantal modules.
03 · Vier werkstanden
Selfuse is de standaard. Backup houdt de batterij vol voor een storing, Forced charge laadt bewust vanaf het net en Feedin levert maximaal terug tot de ingestelde minimale laadtoestand. Elke stand heeft een instelbare geldigheidsperiode, dus je kunt per dagdeel iets anders willen.
04 · Teruglevering begrensd
De teruglevergrens is instelbaar met een bovengrens; nul betekent volledig geen teruglevering. Handig nu netbeheerders en contractvormen daar steeds vaker om vragen.
05 · Meegroeien
Een bestaande installatie kan er later modules bij krijgen: beginnen met drie en later doorgroeien naar vijf kan gewoon, al adviseert HYXi dat binnen een jaar na installatie te doen. Het systeem heeft daar een uitbreidmodus voor, die wel een dag van tevoren aan moet zodat de bestaande modules hun laadtoestand gelijktrekken. Wil een klant meer dan 26,5 kWh, dan zetten we twee kasten parallel, bijvoorbeeld 4 + 4 modules voor 42,4 kWh. Dat vraagt een extra meter en een parallelcommunicatiekabel, en beide kasten moeten dezelfde variant zijn.
06 · Software
Monitoring, alarmafhandeling, documentatie en support lopen via dezelfde Nederlandse omgeving als de eenfase-lijn. De alarmcodes zijn stuk voor stuk gecontroleerd en naar het Nederlands vertaald, met het juiste advies erbij.
Technische basis
Voor ontwerp, beveiligingen en inbedrijfstelling blijven de actuele installatiehandleiding en projectspecifieke engineering leidend.
Plan technische afstemmingWaarom bij NorthFlow
De HYXi HTA leveren wij op contract voor de Nederlandse markt. Dat is geen doorverkoop van een partij die hem toevallig op voorraad heeft: het loopt via een vaste afspraak, met de prijs, de levertijd en de garantieroute die daarbij horen.
Wat wij aan inkoopvoordeel hebben geven we door aan partners. Als installatiebedrijf koop je bij ons scherper in dan je zelf zou krijgen, zonder dat je volume hoeft te garanderen of een jaarafspraak hoeft te tekenen.
Alarmcodes vertaald, documentatie compleet, en één nummer als er op locatie iets niet klopt. Geen ticketsysteem in een andere tijdzone terwijl de klant naast je staat.
Van product naar verkoopbare propositie
Vertel ons kort wat je installeert, in welk volume en voor welk type projecten. Wij maken de route concreet.
